Releu protectie supratensiune si suprasarcina RD-MVA 63A/2m (digital/reglabil)
SPECIFICATII TECHNICE :
- Tensiune nominală de alimentare: AC 220V
- Intervalul tensiunii de alimentare: AC 100V-400V
- Frecvența nominală: 50/60Hz
- Intervalul de reglare al supratensiunii: 220-275V
- Intervalul de reglare al subtensiunii: 160-210V
- Buca de histerezis: >U: 5V; <U: 3V
- Întârziere resetare/pornire: 5s-600s
- Gama de întârziere a declanșării defecțiunilor de supracurent: 5s-600s
- Întârzierea declanșării supratensiunii <0,5s
- Întârzierea declanșării subtensiunii 120V: 0,5s, <120V: <0,1s
- Întârziere de declanșare a supracurentului:
- Precizia de măsurare a tensiunii: 1% (pentru toată gama)
- Tensiunea nominală de izolare: 400V
- Contact de ieșire: 1N0
- Capacitate electrică: 10 la puterea a 5a
- Capacitate mecanică: 10 la puterea a 6a
- Gradul de protecție: IP20
- Gradul de poluare: 3
- Altitudine: 2000m
|
Parametru tehnic |
Interval de setare |
Etapa |
Setările din fabrică
|
|
Valoarea declanșării supratensiunii |
220-300V |
1V |
250V
|
|
Valoarea declanșării subtensiunii |
120-210V |
1V |
170V |
|
Întârziere resetare/pornire |
5s-600s |
1s |
5s
|
|
Întârzierea declanșării defecțiunii supracurentului |
5s-600s |
1s |
90s |
|
Specificații curent |
25A |
32A |
40A
|
50A |
63A |
|
Curentul nominal de funcționare |
1-25 |
1-32 |
1-40
|
15-50 |
16-63 |
|
Curentul maxim de funcționare |
32 |
40 |
50 |
60 |
80 |
|
Sarcină maximă a puterii |
5,5 |
7 |
8,8 |
11 |
13,9 |
|
Dimensiunea maximă a conexiunii |
6 |
8 |
10
|
16 |
16 |

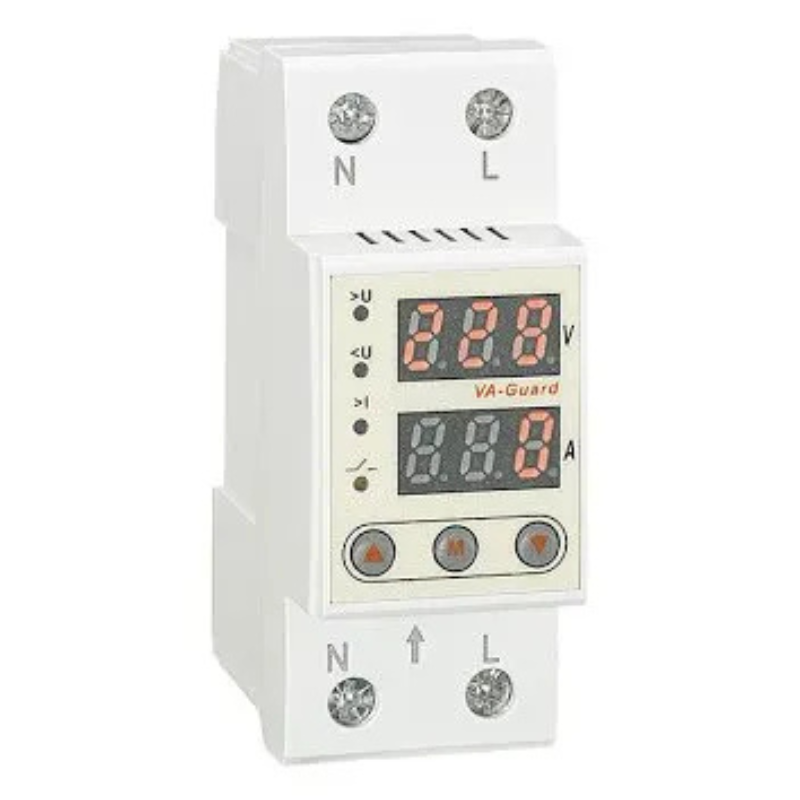

Panou frontal
- >U indicarea defectelor
- <U indicarea defectelor
- >I indicarea defectelor
- Indicarea decuplarii
- Cifra +/ cercetarea ultimelor defecte
- Afisaj de tensiune
- Afisare curent / afisare setari
- Selectarea meniului
- Cifra - /oprire/pornire manuala
Diagrama functionala
Supratensiune si subtensiune
U>prag
Hys (U>prag - 2%)
Hys (U<prag + 2%)
U<prag
Intarziere resetare / pornire
Intarziere la declansare a defectiunilor de supracurent
Simbol
Diagrama conexiunii
Curentul nominal de functionare al intrerupatorului este de 75% curent maxim al releului
Garantie : 24 luni
