Documentație tehnică – Releu de protecție tensiune digital – Sinotimer SVP-912-80A
1. Denumire și Tip
-
Produs: Releu de protecție digital pentru tensiune monofazic (Supratensiune / Subtensiune)
-
Model: SVP-912-80A
-
Tip: Releu reglabil, auto-resetant, pentru protecție tensiune monofazic, curent nominal până la 80 A.
2. Specificații Generale
| Caracteristică | Detalii |
|---|---|
| Tensiune nominală | AC 230 V, 50/60 Hz |
| Curent nominal suportat | 40 / 63 / 80 A (model 80 A) |
| Protecție la supratensiune | Da, reglabil |
| Protecție la subtensiune | Da, reglabil |
| Afișaj tensiune | Da, afișaj digital |
| Timp de acțiune (supratensiune/subtensiune) | Reglabil |
| Timp de recuperare după declanșare | Automat, reglabil |
| Întârziere la pornire | Reglabil |
| Resetare | Automat / manual (selectabil) |
| Montaj | Pe șină DIN |
| Dimensiuni aproximative | ~85 × 65 × 35 mm |
| Greutate estimată | ~180 g |
3. Funcționalități și Controle
3.1 Protecție Supratensiune și Subtensiune
-
Setări ajustabile:
-
Prag supratensiune: ex. 221 V – 300 V
-
Prag subtensiune: ex. 150 V – 219 V
-
-
Acțiune: decuplarea circuitului la depășirea pragurilor setate.
3.2 Timp de reacție reglabil
-
Timp de declanșare: ajustabil, permite evitarea declanșărilor false la fluctuații scurte de tensiune.
-
Timp de întârzieri la pornire: protejează echipamentele la aplicarea energiei după întrerupere.
-
Timp de recuperare: după revenirea în parametri, decuplarea poate fi inversată automat după o întârziere configurabilă.
3.3 Afișaj și interfață
-
Afișaj digital al tensiunii în timp real.
-
Posibile LED-uri de stare și butoane pentru configurare.
4. Domenii de Utilizare
-
Protecția echipamentelor sensibile la variații de tensiune (ex. frigidere, aparate de uz casnic, echipamente electronice).
-
Circuit principal de alimentare în locuințe, birouri sau ateliere mici.
-
Situații cu fluctuații frecvente de tensiune unde este necesară protecție automată și reluare a alimentării.
5. Montaj și Conectare
-
Montaj pe șină DIN – în tabloul electric.
-

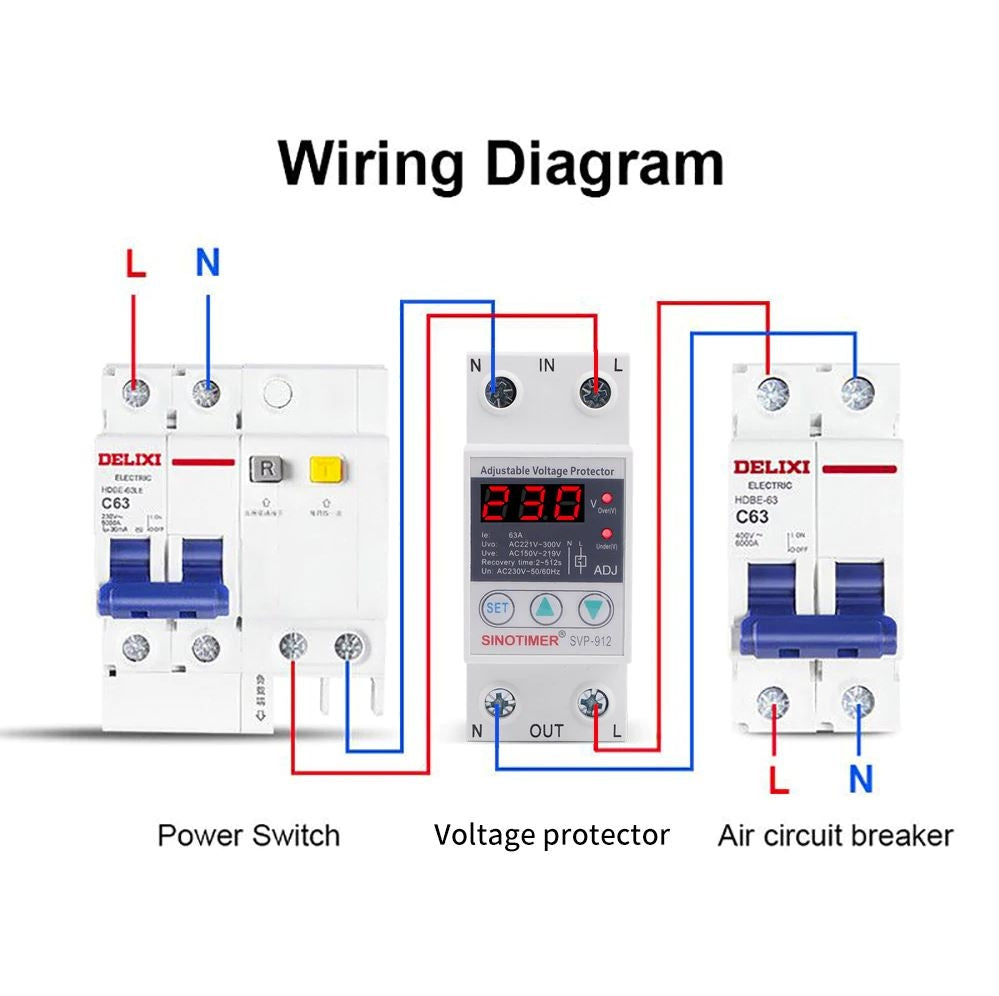

Conexiuni electrice:
-
Intrare L & N de la sursa 230 V.
-
Ieșire L & N către circuitul protejat.
-
-
Configurare inițială:
-
Setarea pragului de supratensiune și subtensiune.
-
Setarea timpilor (declanșare, pornire, recuperare).
-
Selectarea modului de resetare (automat sau manual).
-
-
Verificare la punerea în funcțiune:
-
Monitorizarea afișajului de tensiune.
-
Testarea declanșărilor la valori simulate de tensiune ridicată sau scăzută.
-
6. Funcționare
-
În condiții normale: alimentarea este permisă, tensiunea este afișată digital.
-
La detectarea valori ieșite din toleranță: releul decuplează electric.
-
După revenirea în parametri: releul poate restabili automat alimentarea după timpul de recuperare setat.
-
Resetare: automată sau manuală, în funcție de preferință.
7. Mediu și Construcție
-
Proiectat pentru montaj interior în tablouri electrice.
-
Material carcasă: plastic izolator robust.
-
Temperatura de operare tipică: -10 °C … +45 °C (verifică manual pentru detalii exacte).
-
Umiditate admisă: < 90% RH, fără condens.
8. Observații Relevante
-
Asigură-te că pragurile și timpii sunt corect setați pentru consumatorii conectați.
-
În caz de declanșări frecvente, verifică rețeaua de alimentare sau adaugă protecție suplimentară.
-
Ideal pentru echipamente cu sensibilitate la tensiune, mai ales în locații cu alimentări instabile.
